渠道闸阀
一、简述
1、渠道闸阀具有维修方便的特点，若经多年使用后出现泄漏现象，只需将闸板吊起，调换门框上橡胶密封圈即可，省时省力，维修成本低。
2、渠道闸阀采用螺杆式启闭操作，操作方便、轻巧、可靠。
3、渠道闸阀具有使用寿命长的特点，闸板与导轨之间装有防锁死结构使密封面磨损非常小。

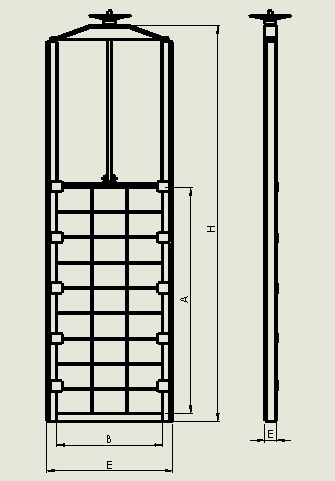

二、主要尺寸、参数
公称通径 | A | B | H | W | E |
300×300 | 300 | 300 | 850 | 120 | 420 |
400×400 | 400 | 400 | 1050 | 120 | 520 |
500×500 | 500 | 500 | 1250 | 120 | 660 |
600×600 | 600 | 600 | 1450 | 120 | 760 |
700×700 | 700 | 700 | 1650 | 120 | 860 |
800×800 | 800 | 800 | 1850 | 120 | 960 |
900×900 | 900 | 900 | 2050 | 120 | 1060 |
1000×1000 | 1000 | 1000 | 2250 | 120 | 1160 |
1200×1200 | 1200 | 1200 | 2650 | 140 | 1360 |
1400×1400 | 1400 | 1400 | 3050 | 140 | 1560 |
1500×1500 | 1500 | 1500 | 3250 | 140 | 1660 |
1600×1600 | 1600 | 1600 | 3450 | 140 | 1760 |
1800×1800 | 1800 | 1800 | 3850 | 160 | 1960 |
2000×2000 | 2000 | 2000 | 4250 | 160 | 2160 |
注：阀门尺寸可以根据现场要求制作。
