■ 名称：智能型卧式水过滤器
■ 用途及特点：智能型卧式水过滤器是唐山乾鼎冶金制造有限公司在引进国内外全的基础上研制和开发的产品之一。具有合理结构、性能可靠、自清洗效果好、维护使用方便等特点，是传统的过滤器的更新换代产品，广泛应用于冶金、石油化工、煤炭加工、造纸、电力等行业。
■ 工作原理：待处理的水自进水口流入机体，经网体自出水口流出，水中的杂质沉积在滤网上，设定好反冲洗时间，，时间一到，控制器启动驱动马达，通过传动组件带动杂质收集器转动，同时排污口打开，水从出水口进入机体开始反冲洗，吸嘴将杂质吸走，污水通过杂质收集器汇集到排污室中，由排污口排出，反冲洗时间一过，系统返回到初始过滤状态等待下一次清洗。
■ 过滤网体：高精度不锈钢网体，满足高精度、高强度要求。
■ 排污结构：同轴排污专利技术，反冲流速高，阻力小，反洗彻底。
■ 吸污器总成：吸污器总成的作用是将拦截在过滤网体内壁的杂质吸走，在装配时，该总成与网体进行精密调整，其上的吸嘴组与过滤网体保证精准的最佳间隙，从而保证吸嘴将网体的杂质彻底吸走排出。
■ 型号：QZWS-□/□-□
例：QZWS-250/1.6-0.2表示进出水管通径为Φ250，公称压力为1.6MPa，过滤精度0.2mm,。
■ 技术参数
水处理量 | 工作压力 | 过滤精度 | 工作温度 | 电机功率 | 电源电压 |
＜1100m3/h | 0.2-1.6MPa | 0..04-1.5mm | ＜95℃ | 0.75KW | 380±15v |

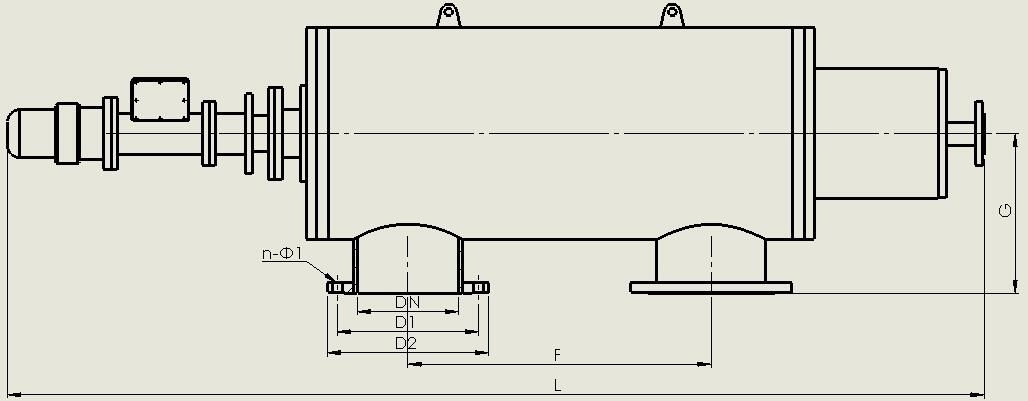

■ 结构示意及尺寸
DN | D1 | D2 | n-Φ1 | F | L | G |
1.0 | 1.6 | 1.0 | 1.6 | 1.0 | 1.6 |
100 | 180 | 180 | 220 | 220 | 8-18 | 8-18 | 570 | 1850 | 290 |
125 | 210 | 210 | 250 | 250 | 8-18 | 8-18 | 570 | 1850 | 290 |
150 | 240 | 240 | 285 | 285 | 8-23 | 8-23 | 570 | 1850 | 290 |
200 | 295 | 295 | 340 | 340 | 8-23 | 12-23 | 760 | 2650 | 360 |
250 | 350 | 355 | 395 | 405 | 12-23 | 12-26 | 760 | 2650 | 360 |
300 | 400 | 410 | 445 | 460 | 12-23 | 12-26 | 760 | 2650 | 360 |
350 | 460 | 470 | 505 | 520 | 16-23 | 16-26 | 950 | 2850 | 520 |
400 | 515 | 525 | 565 | 580 | 16-26 | 16-30 | 1050 | 3050 | 630 |
