■ 概述

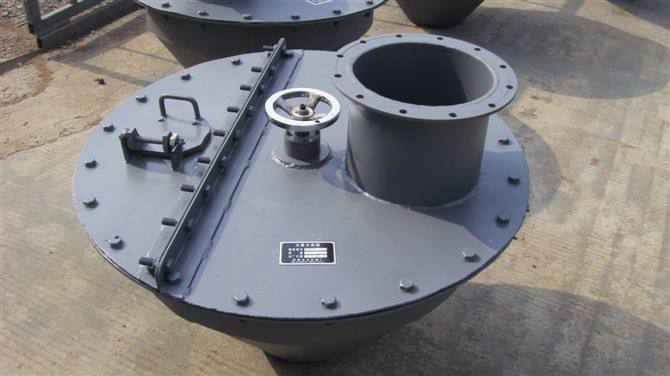

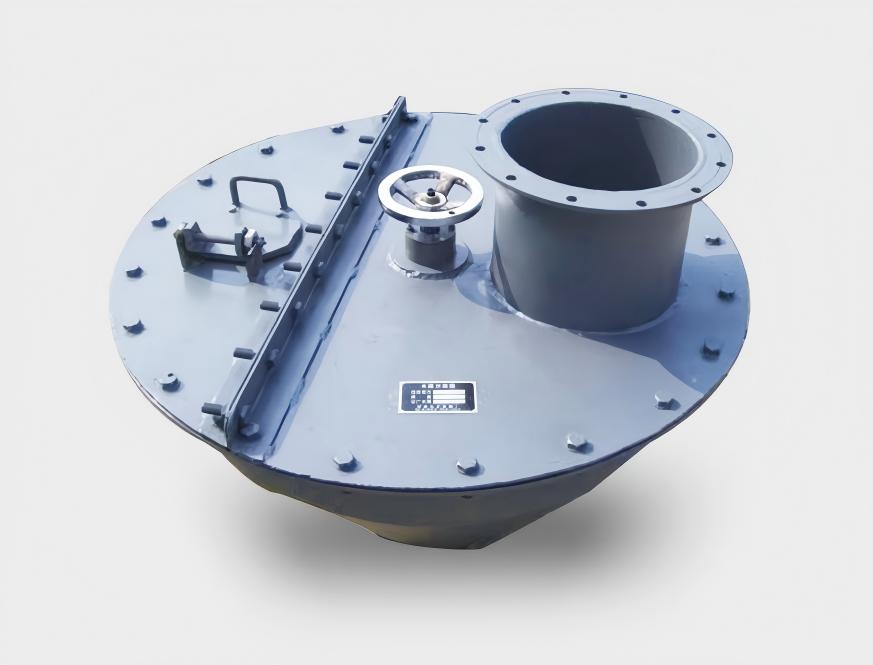

自转式木屑分离器用于电站中间贮藏式制粉系统中清除混在煤粉中的木屑、木片等杂物，有利于提高系统运行安全可靠性的设备。
与其它同类产品的不同之处，是能利用煤粉自落重力推动筛子下面的叶片，带动筛子连续不断的旋转，使木屑等杂物均匀地散落在筛面上。优点有：
1.提高筛网的利用率。
2.避免杂物堆积一处而堵塞管道。
3.避免杂物堆积于筛面的一侧，致使转盘、主轴倾斜而无法转动、无法清除杂物.
4.能通过手轮的转速减慢，判断出筛面上已堆满了杂物，提醒操作人员尽快清除。主轴采用双轴承支撑，使转盘能灵活自转。
■ 产品结构

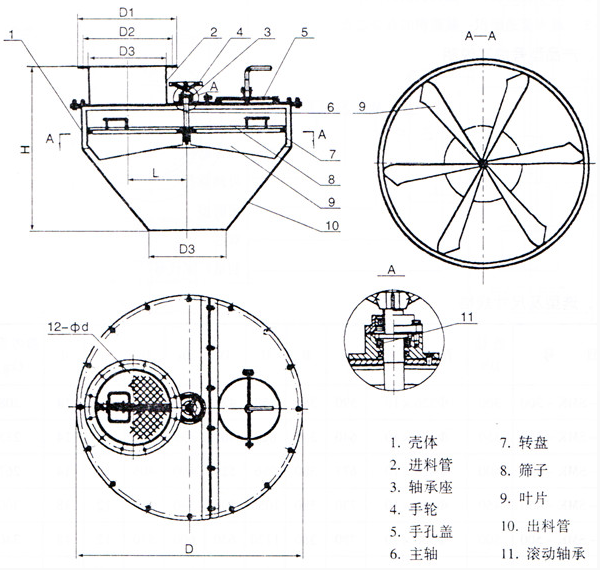

自转式木屑分离器由：壳体、进料管、轴承座、手轮、手孔盖、主轴、转盘、筛子、叶片、出料管、轴承等零部件组成。打开手孔盖，即可清除筛面上的杂物。
公称通径DN | H | D | D1 | D2 | D3 | L | d |
|
|
mm |
|
|
|
250 | 750 | Φ920 | Φ365 | Φ330 | Φ273 | 230 | 14 |
|
|
300 | 750 | Φ1010 | Φ427 | Φ385 | Φ325 | 250 | 14 |
|
|
350 | 800 | Φ1120 | Φ479 | Φ435 | Φ377 | 280 | 14 |
|
|
400 | 800 | Φ1210 | Φ528 | Φ490 | Φ426 | 300 | 14 |
|
|
450 | 850 | Φ1350 | Φ595 | Φ540 | Φ480 | 330 | 18 |
|
|
500 | 900 | Φ1450 | Φ645 | Φ600 | Φ530 | 350 | 18 |
|
|
