■ 产品描述与结构特点：

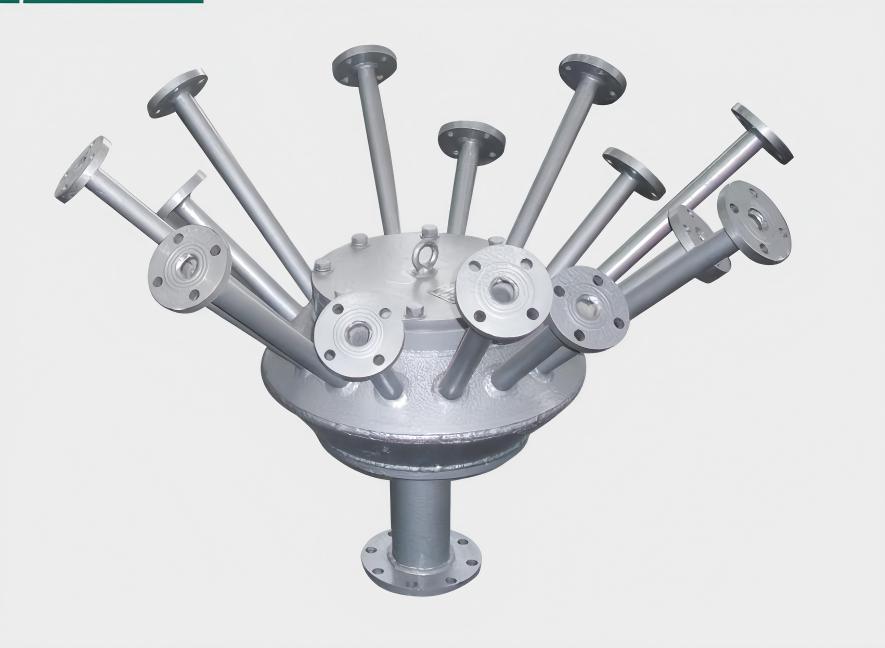

煤粉分配器是高炉喷煤系统中向高炉风口平均分配煤粉的专用设备，煤粉分配器是高炉喷煤系统配件，属于异形结构件设备，制作过程复杂，制作工艺要求比较高，本产品采用碳钢结构件制造，加工精密，几何精度高。锥体内腔结构简单、体积小、重量轻、检修容易。 本体内腔采用异化耐磨层，内腔制作弧度要考虑气流特性以使煤粉均匀平稳的进入各个支管，支管与本体接头处采用耐磨堆焊。随着各大炼铁厂高炉喷煤比的逐步提高，喷煤分配器的工作能力受到了前所未有的考验，为了提高工作效率，我公司及时对喷煤分配器进行了技术改造和工艺改进。 我公司研制生产的新型煤粉分配器在继承了以往锥式煤粉分配器的固有优势外，在制造工艺上又有了新的创新发展，其特点为新型煤粉分配器为一圆锥形空腔容器,分配支管成比例平均布置在空腔容器的上部侧面,与分配器空腔容器对角支管呈90 度直角或120度。煤粉从输送管道进入分配器内腔，由于体积突然加大，利用气体力学原理，使煤粉均匀的进入各个分配器支管，使设备阻力降到最低，摩擦系数变小，极大的提高了设备的使用寿命。与传统分配器相比，煤粉通过时阻力损耗特别小、不堵内腔及出口支管，煤粉输送过程中顺畅，气流脉动小、稳定性好，分配均匀度高，分配误差≤5%。本高炉喷煤分配器出口可分为6-35管，管径有15、20、25等多种，支管管子有法兰式、对焊式、丝扣式、对焊式三种连接方式，(用户可将所需的连接方式在合同上写明)。
■ 性能参数
适用介质 | 干燥煤粉 |
工作温度 | ≤80℃ |
工作压力 | 1.6Mpa-2.5MPa |
三、主要外形和连接尺寸公称通径
DN | D | D1 | b | n-d | DN | D | D1 | b | n -d | H | H1 | L | L1 | D" | ao | 配管数 |
|
50 | 165 | 125 | 20 | 4-18 | 15
20 | 95/105 | 65/75 | 14/16 | 4-14 | 400 | 250 | 408 | 198 | 500 | 60 | 8-10
6 |
|
65 | 185 | 145 | 20 | 4-18 | 15
20 | 95/105 | 65/75 | 14/16 | 4-14 | 400 | 250 | 408 | 198 | 500 | 60 | 10-18
8-10 |
|
80 | 200 | 160 | 20 | 8-18 | 20
25 | 105/115 | 75/85 | 16 | 4-14 | 400 | 250 | 470 | 260 | 500 | 60 | 12-16
8-10 |
|
100 | 220 | 180 | 22 | 8-18 | 20
25 | 105/115 | 75/85 | 16 | 4-14 | 400 | 250 | 490 | 280 | 500 | 60 | 18-25
12-16 |
|
125 | 250 | 210 | 22 | 8-18 | 20
25 | 105/115 | 75/85 | 16 | 4-14 | 400 | 250 | 610 | 400 | 560 | 60 | 25-38
18-25 |
|
150 | 285 | 240 | 24 | 8-22 | 20
25 | 115 | 85 | 16 | 4-14 | 400 | 250 | 630 | 420 | 560 | 60 | 25-36 |
|
